澳門東亞運動會體育館鋼結構桁架整體提升工程
項目概況

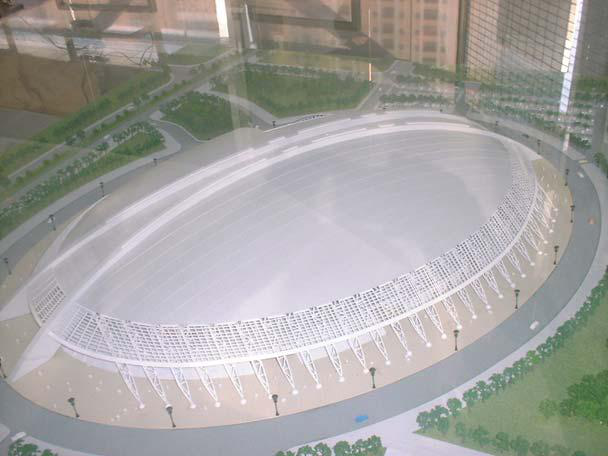

用于澳門特別行政區舉辦 2005 年第四屆東亞運動會的主體育場館“澳門蛋”，占地約4.5 萬平方米，建筑總面積 6.9 萬多平方米。它由主場館、副場館和多功能館三部分組成，置于一個巨大的穹頂之下，屋頂為一個半透明的球體，樓面標高 54 米，縱、橫向跨度分別為 280 米和 179 米。
鋼結構主桁架結構為拱形，跨度 320 米，拱頂高度 54 米，主桁架重量約 3200 噸。在主桁架的安裝中，采取將主桁架縱向分成 2 段在地面拼裝，在中部設立“井”型桅桿作為提升塔架，對每段桁架一端整體液壓提升，一端在地面水平滑移，最后兩段提升至安裝高度，進行空中合攏的安裝工藝。
承擔工作
1、負責提升吊點的設計與計算
2、提供提升設備（包含提升油缸、液壓泵站和計算機控制系統）
3、負責整體提升
結構尺寸：320 米長 同步點數：4 點
設備使用：4 臺 350 噸提升油缸、4 臺 200 噸提升油缸、4 臺液壓泵站、
1 套計算機控制系統
完成時間 2003 年 11 月
|
2003-10-11
