1、34米直臂蜘蛛車
1.1主要技術參數
|
有效載荷
|
200kg
|
|
平臺高度
|
32米
|
|
工作高度
|
34米
|
|
行駛速度
|
2km/h
|
|
爬坡能力
|
25%
|
|
整機旋轉角度
|
360°
|
|
平臺旋轉角度
|
90°+80°
|
|
工作平臺尺寸
|
2x0.9x1.1m
|
|
動 力
|
柴油機2.2KW，220VAC
|
|
收 藏 尺 寸
|
7.5x1.4(0.99)x1.99m
|
|
支腿支承尺寸
|
3.35x4.52m
|
|
整機重量
|
7000kg
|
1.2產品說明
1.2.1兩種動力可延長工作時間：在繁重持續的工作條件下可使用交流，在室外接電源不方便時可用直流，并且不會導致空氣污染和噪音污染。
1.2.2可折疊液壓支腿：方便快速打開。支腿上的每一個安全鎖都有各自的二極管指示燈和警報器。
1.2.3可旋轉工作籃：為了提供最大的工作空間。
1.2.4短臂：方便快捷獲取和跨越障礙物。短臂的作用很大，尤其與伸縮臂一起使用的時候。
1.2.5堅硬的全鋼結構：結實耐用的可潤滑全鋼結構可以長時間工作。
工作平臺的控制盒和地面操作盒：操作可控制鑰匙開關可以防止錯誤使用。
1.2.6電動液壓驅動控制：可持續改變快速或精確的運動。
工作平臺上的電動液壓驅動控制可持續改變舉升操作的速度快慢（通過分壓計）。
1.2.7舉升操作時可充電：電池可隨時充電。
1.2.8 當發動機啟動時，電池可自動充電。
1.2.9 緊急停止：在工作平臺和地面上都可操作。
1.2.10緊急降落系統：不可預測的故障發生時，選用緊急降落系統。
1.2.11載重自動管理系統：確保工作籃一直處于安全工作載重狀態。
1.2.12在固定空間零尾部旋轉：防止在旋轉操作時發生事故。
1.2.13主從式工作籃調節：勻速分步調節系統。
1.2.14工作平臺上的調節傳感器系統：確保工作籃自動安全調節。
1.2.15工作平臺的欄桿：以防傷手。
1.2.16低電量自動控制：可延長電池壽命。
1.2.17自動鎖定轉動裝置：在工作時保護旋轉平臺。
1.2.18支腿上的大型支撐板：確保額外調配穩定性。
1.2.19襯套里的油槽：確保機器聯接處的理想潤滑。
1.2.20保養簡捷：所有的液壓閥門和電子限位開關的數量都是由液壓和電子圖表決定的。
1.2.21完整的文件：操作手冊，電子和液壓圖表。
1.2.22安全可靠性：符合標準：EN280
1.2.23故障診斷：配備故障診斷系統，以故障代碼形式顯示設備故障情況。

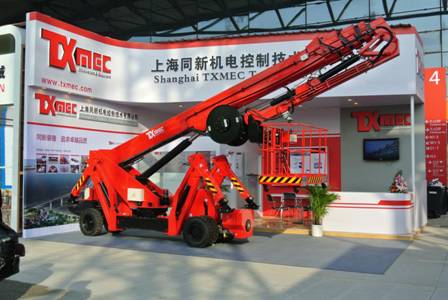

一、 18m曲臂蜘蛛車
1.主要技術參數
|
型 號
|
TXQB-18RXBD/L
|
|
工作高度
|
18米
|
|
平臺高度
|
16米
|
|
水平延伸
|
7米
|
|
承重能力
|
200KG
|
|
轉臺旋轉
|
360°
|
|
平臺旋轉
|
82°
|
|
平臺尺寸
|
1.25*0.8*1.1米
|
|
電瓶充電
|
24V /15A
|
|
柴油引擎
|
10KW
|
|
運輸長度
|
4.5米
|
|
運輸寬度
|
1.5米
|
|
運輸高度
|
1.98米
|
|
操作寬度
|
3.3/3米
|
|
總 重 量
|
2200KG
|
|
爬坡能力
|
21.8°（40%）
|
|
履帶長度
|
1.5米
|
|
控制方式
|
比例控制
|
|
液壓支腿：
|
+
|
|
液壓驅動：
|
+
|
|
交流電到平臺：
|
+
|
|
備注：最新機型參數以交付使用為準。
|
|
|
